產品簡介

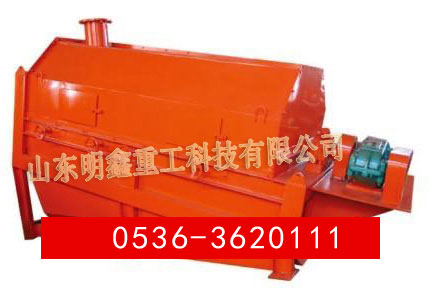

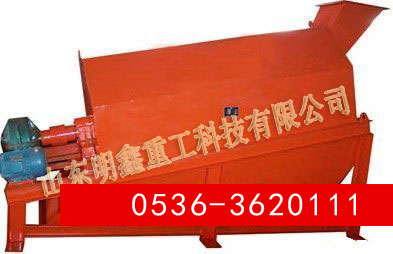

SH型回轉篩概述：
SH型系列回轉篩是我公司在汲取國內外同類產品各項優點并經多年實踐而發展起來的新型篩分設備。其透篩率高，特別適應粘濕物料的篩分，篩孔不易堵塞。因此它廣泛應用于電力、礦山、冶金、建材、化工等行業的原煤、沙子、碎石等物料的篩分和分級。
性能特點
SH型回轉篩安裝調試：
本機由山東明鑫重工裝配后成臺供應。用戶收到后，應仔細檢查，以便發現和排除在運輸中可能產生的不良問題。
機器安裝、調整應注意以下幾個方面的問題：
機器水平偏差要求不大于1毫米/米。
設備****構件不允許搭設其他物件，以免影響本設備的強度與剛度。
安裝完畢后應清除安裝工具等，滾筒內不允許殘留異物。
在安裝進料斗時注意不要與滾筒裝置發生干涉，進料斗與滾筒裝置的端面內孔之間間隙至少保證10mm。
設備****緊固件應緊定可靠，無松動現象。
機器安裝、調整妥當，進一步確認后，即可進行空載試車。
空載試車
連續運轉2小時，軸承溫升不超過35 °。
****緊固件應緊定可靠，無松動現象。
無過激不正常異響。
確認空載試車無異常后即可進行負載試車。
負載試車
應先啟動設備，運轉正常后方可均勻加載，直至滿負荷。
設備不得有過激的周期性或顯著的沖擊聲。
連續運轉8小時、軸承溫升不超過35 °.
停車前應先停止給料，待滾筒內物料****排出后方可停車。
符合上述條件即可投入生產使用。
不允許在設備運轉時進行調整。
篩分設備的潤滑
經常注意、并及時做好設備各部位的潤滑工作，保證機器的正常運轉和延長設備的使用壽命。
本機采用的潤滑脂為鈣基潤滑脂。
用戶根據具體的使用工況確定潤滑周期，并注意每班清掃設備污物。
設備本體共設有四處潤滑點，分別設置在設備兩側頭尾部軸承座。
設備的潤滑應在停車時進行。
電機減速機按其說明書。
設備的維護
設備應有專人看護與管理。
設備的維護應在停車時進行。不允許在設備運轉時進行維護與維修。
設備管理、維護人員應經常巡視設備的運行情況，例如：各緊固件是否緊定可靠、轉動件是否轉動靈活。
使用：
機器正常運轉后，方可開始投料。
正常工作情況下，軸承的溫升不應超過30 ° ，**高溫度不得超過70 ° ，超過上述溫度時應立即停車，并查明原因，及時排除故障。
停車前，應先停止加料，待滾筒裝置內的物料****排出后，方可關閉電動機。
工作原理
SH型回轉篩設備結構及其工作原理：
1、本機主要有電機、減速機、滾筒裝置、機架等機構組成。滾筒裝置傾斜布置。
2、電動機經減速機,與滾筒機構連接在一起，驅動滾筒機構繞其軸線轉動。當物料進入滾筒裝置后，由于滾筒裝置的傾角與轉動，使合格物料（篩下產品）經滾筒外圓的篩網排出，不合格物料（篩上產品）經滾筒末端排出。
3、滾筒裝置通過機體密封蓋密封，從而保證設備在工作過程中，有效防止粉塵外逸，杜**粉塵污染。更換篩網時，只需將機體密封蓋打開即可更換，操作方便。
技術參數
回轉篩的主要技術性能表
| |
SH1015 |
SH1220 |
SH1224 |
SH1530 |
SH1535 |
| 滾筒直徑mm |
1000 |
1250 |
1250 |
1500 |
1500 |
| 滾筒長度mm |
500 |
2000 |
2400 |
3000 |
3500 |
| 處理能力t/h |
50-100 |
100-150 |
150-200 |
200-270 |
270-340 |
| 滾筒傾角（度） |
10-12 |
10-12 |
10-12 |
10-12 |
10-12 |
| 旋轉速度rpm |
17 |
17 |
17 |
15 |
15 |
| 電機功率kw |
4 |
5.5 |
7.5 |
11 |
15 |
| 出料粒度mm |
10-13 |
10-13 |
10-13 |
10-13 |
10-13 |
|
